絲口銅電動二通閥
產品介紹
型號介紹
產品簡介

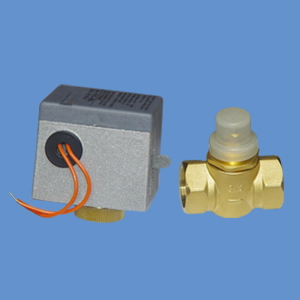

VA7010系列開關式電動閥由VAA7010系列閥門驅動器和VAV7010系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關
閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
VA7010系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
驅動器主要技術參數
| 型號 | 額定電壓 | 功率 | 驅動方式 | 與SRV2000閥配合動作時間 | 凈重(kg) |
|
VA7010-220 |
AC220V±10% |
7W |
單向電機驅動 閥門彈簧復位 |
全開時間：通電后約10秒 關閉時間：斷電后約5秒 |
0.3 |
| VA7010-110 | AC110V±10% | ||||
| VA7010-24 | AC24V±10% |
銅閥主要技術參數
| 產品型號 | 閥門形式 | 聯接螺紋 |
流量系數 Kv |
關閉壓差 (MPa) |
工作 介質 |
流體 溫度 |
環境 溫度 |
儲存 溫度 |
承壓 (MPa) |
| VA7010-15 | 常閉二通閥 | G1/2 | 1.5 | 0.25 |
冷凍/ 熱水 |
2-94℃ |
0-60℃ 最大相對 濕度為不 凝露 |
-20-65℃ 最大相對 濕度為不 凝露 |
1.6 |
| VA7010-15 | 混合三通閥 | G1/2 | 1.5 | 0.25 | |||||
| VA7010-20 | 常閉二通閥 | G3/4 | 2.5 | 0.1 | |||||
| VA7010-20 | 混合三通閥 | G3/4 | 2.5 | 0.1 | |||||
| VA7010-25 | 常閉二通閥 | G1 | 4.8 | 0.06 | |||||
| VA7010-25 | 混合三通閥 | G1 | 4.8 | 0.06 |
外形尺寸
| 型號 | 尺 寸(mm) |
凈 重 (kg) |
|
| A | B | ||
| VA7010-15 | 55 | 113 | 0.60 |
| VA7010-15 | 55 | 128 | 0.60 |
| VA7010-20 | 66 | 124 | 0.65 |
| VA7010-20 | 66 | 137 | 0.65 |
| VA7010-25 | 90 | 129 | 0.70 |
| VA7010-25 | 90 | 145 | 0.70 |
材質說明
閥體材料：鍛造黃銅
密封材料：丁腈橡膠(NBR)
驅動器蓋：阻燃ABS工程塑料
介質溫度：＜94℃
閥桿材料：不銹鋼(A1S1302)
驅動器底盤：壓鑄鋁合金
工作介質：水
操作及注意事項
馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。
安裝須知
常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
