VA3000

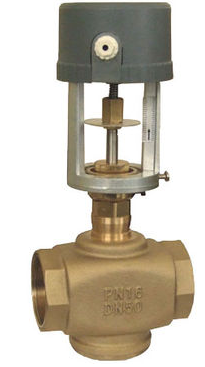

VA3000是一種電子機械產品，與小型直行程閥門配用，有220V電源及4-20mA控制信號即可實現智能控制，此執行器體積小、重量輕、功能強、伺服放大器內裝、操作方便。
特點
1、220V交流電壓的同步逆轉馬達，磁性離合器。
2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。
3、閥動位置指示器。
4、可附加兩個輔助性開關及手動控制桿。
5、具有電器控制限位功能。
6、正反作用設置。
7、手動和自動功能。
8、斷線保護功能。

技術參數
1、輸入控制信號：4-20mADC，輸入阻抗250Ω
2、位置反饋電位器： 1K
3、閥位輸出信號：4-20mADC，負載電阻0-250Ω
4、控制電機正反轉采用過零觸發雙向可控硅。
5、死區：0.5-3%連續可調。出產設置為1%
6、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉
7、電源：220V AC 50HZ
8、工作環境溫度：-5—+60℃、儲存：-20—+65℃，相對濕度< 85%
9、執行機構與閥體聯接方式：BSP平行內螺紋型
10、執行機構輸出力：1000N、1500N
11、最大相對溫度：不結露
12、電線聯連：電線1.5mm2
13、關閉方向：閥桿方向：閥桿下行為閥門關閉方向
14、頻率為50Hz，每毫米需4.6秒



三、材料
齒輪：不銹鋼或黃銅 減速器下板：鍍鋅鋼
外殼：防火ABS工程塑料 支架：模鑄鋁
調試
A、閥位變送部分的調整
1、將A/M選擇開關放在手動(M)位置。
2、輸入信號Iin取較大值，確保斷線指示燈(BRK)(紅)不亮。如果Iin=20mA時仍亮，可以調整IS電位器，順時針時可使Iin放大，使BRK不亮。
3、此時按按鈕DEC,INC可使執行器相應運動，使Iout減小或增大。
4、如果運動中間上下限指示燈(HL,LL)亮，則應相應調整上下限設定電位器(HL,LL),順時針方向時限位值調大，反時針調小。以保證執行器可走到全開全關的位置。
5、 按鈕DEC,INC同時按下不會產生損傷，但執行器也不會動作，故每次只應按一個。
6、按鈕按下時動作指示燈(DOWN,UP)會亮。正作用時按INC使UP燈亮，按DEC使DOWN燈亮。反作用時按INC使DOWN燈亮，按DEC使UP燈亮。
7、根據標尺指示的全開全關位置，以及正反作用的選擇，Iout對應為4mA或20mA。如果不準確，可以調OS,OZ電位器。OZ用于調零點，即4mA處。OS用于調量程，即20mA處。順時針時使Iout調大，反時針時調小。
8、 OZ,OS要反復進行數次調整，直到全開全關位置的Iout均準確為止。
