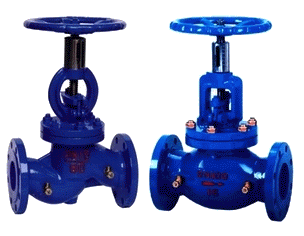

KPF平衡閥
產品介紹
型號介紹
KPF平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。KPF平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
KPF型平衡閥技術參數
公稱壓力：1.6MPa
公稱通徑：15～600mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T 17241.6GB/T 9113
試驗標準：GB/T 13927API598
KPF型平衡閥主要零部件材料
|
零件名稱 |
閥體、閥蓋、閥瓣、填料壓套 |
閥桿密封圈 |
閥桿螺母 |
墊圈 |
填料 |
|
材料 |
灰鑄鐵、球鐵 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |
KPF型平衡閥主要外形連接尺寸
單位：mm
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
|
Do |
80 |
180 |
80 |
90 |
100 |
120 |
200 |
200 |
240 |
240 |
360 |
400 |
500 |
500 |
680 |
680 |
|
|
